1107CFM 25bBar Compressori a vite per motori diesel Compressori d'aria portatili per pressioni da 2,5-1,8 Mpa
Introduzione alla macchina
Il compressore d'aria utilizza un sistema di ingranaggi "convesso-convesso", migliora la creazione di un film di lubrificazione idrodinamica, riduce al minimo le perdite laterali nell'area di contatto,aumenta l'efficienza del compressore, e ottimizza le prestazioni di lavorazione e di prova del rotore.
La filosofia di progettazione di "grande rotore, grande cuscinetto, bassa velocità" è impiegata, rendendo la velocità 30-50% inferiore a quella dei concorrenti, riducendo così rumore, vibrazioni e temperatura degli scarichi,miglioramento della rigidità del rotore, prolungando la vita del rotore e riducendo la sensibilità ai detriti e ai carburi di olio.
L'intervallo di potenza è compreso tra 4 e 355 kW, di cui 18,5 kW e 250 kW sono adatti per i compressori senza ingranaggi a trazione diretta, mentre 200 kW e 250 kW sono adatti per i compressori a motore a quattro fasi a trazione diretta.Può raggiungere velocità fino a 1480 rpm.
Il concetto di progettazione "rotore grande, cuscinetto grande, bassa velocità" è adottato per rendere la velocità 30-50% inferiore rispetto ad altre marche, ridurre il rumore, le vibrazioni e la temperatura di scarico, migliorare la rigidità del rotore,prolungare la vita del rotore, e ridurre la sensibilità ai detriti e ai carburi di petrolio.
L'intervallo di potenza è da 4 a 355 kW, di cui 18,5 e 250 kW sono adatti per compressori senza ingranaggi a trazione diretta e 200 kW e 250 kW sono adatti per compressori a motore a quattro fasi a trazione diretta.La sua velocità può raggiungere i 1480 giri al minuto..
TParametri tecnici
| Modello |
Capacità aerea
(m3/min)
|
Pressione di lavoro
(Mpa)
|
Motore diesel
(HP)
|
Dimensione
(mm)
|
| 6/7 |
6 |
0.7 |
Yuchai 80 CV |
3750×1920×1700 |
| 7.5/7 |
7.5 |
7 |
Yuchai 80 CV |
3750×1920×1700 |
| 9/7 |
9 |
0.9 |
Yuchai 95 HP |
3750×1920×1700 |
| 12/10 |
12 |
1 |
Cummins 150 CV |
4080×1980×2350 |
| 12/10 |
12 |
1 |
Yuchai 160 CV |
4080×1980×2350 |
| 10/13 |
10 |
1.3 |
Yuchai 160 CV |
4080×1980×2350 |
| 17/7 |
17 |
0.7 |
Cummins 180 CV |
3380×1640×2350 |
| La mia vita, 15/10 |
15 |
1 |
Cummins 180 CV |
3380×1650×2500 |
| La mia vita, 15/10 |
15 |
1 |
Yuchai 190 HP |
3380×1650×2500 |
| 15/13 |
15 |
1.3 |
Yuchai 240 CV |
3380×1650×2500 |
| 15/14.5 |
15 |
1.45 |
Yuchai 190 HP |
3380×1650×2500 |
| 13/17 |
13 |
1.7 |
Cummins 215 CV |
3780×1980×235 |
| 18/17 |
18 |
1.7 |
Cummins 260 CV |
3780×1980×235 |
| 18/17 |
18 |
1.7 |
Yuchai 260 CV |
3780×1980×235 |
| 19/18 |
19 |
18 |
Yuchai 260 CV |
3780×1980×235 |
| 22/8 |
22 |
0.8 |
Cummins 260 CV |
4580×1950×2600 |
| 22/14 |
22 |
1.4 |
Yuchai 340 HP |
4580×1950×2600 |
| 22/14 |
22 |
1.4 |
Cummins 360 CV |
4580×1950×2600 |
| 22/18 |
22 |
1.8 |
Yuchai 340 HP |
4600×1950×2850 |
| 22/18 |
22 |
1.8 |
Cummins 360 CV |
4600×1950×2850 |
| 22/20 |
22 |
2 |
Cummins 325 CV |
4600×1950×2850 |
| 26/20 |
26 |
2 |
Cummins 360 CV |
4600×1950×2850 |
| 27/20 |
27 |
2 |
Yuchai 395 HP |
4600×1950×2850 |
| 27/22 |
27 |
2.2 |
Cummins 400 CV |
4600×1950×2850 |
| 29/23 |
19 |
2.3 |
Yuchai 400 CV |
4700 × 2100 × 2850 |
| 31/25 |
31 |
2.5 |
Yuchai 550 CV |
4700 × 2100 × 2850 |
| 33/25 |
33 |
2.5 |
Yuchai 550 CV |
4700 × 2100 × 2850 |
| 35/30 -38/25 |
35/38 |
3/2.5 |
Cummins 550 CV |
4700 × 2100 × 2850 |
Applicazione
I compressori d'aria a vite portatili diesel sono ampiamente utilizzati in autostrade, ferrovie, miniere, conservazione dell'acqua, trasporto marittimo, costruzione urbana, energia, militari e altre industrie.

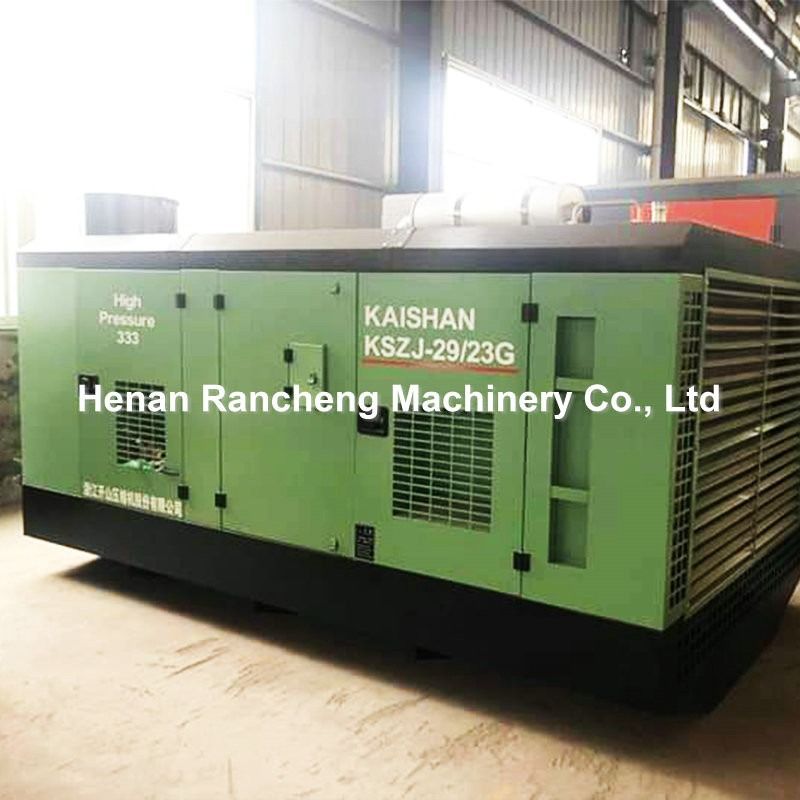

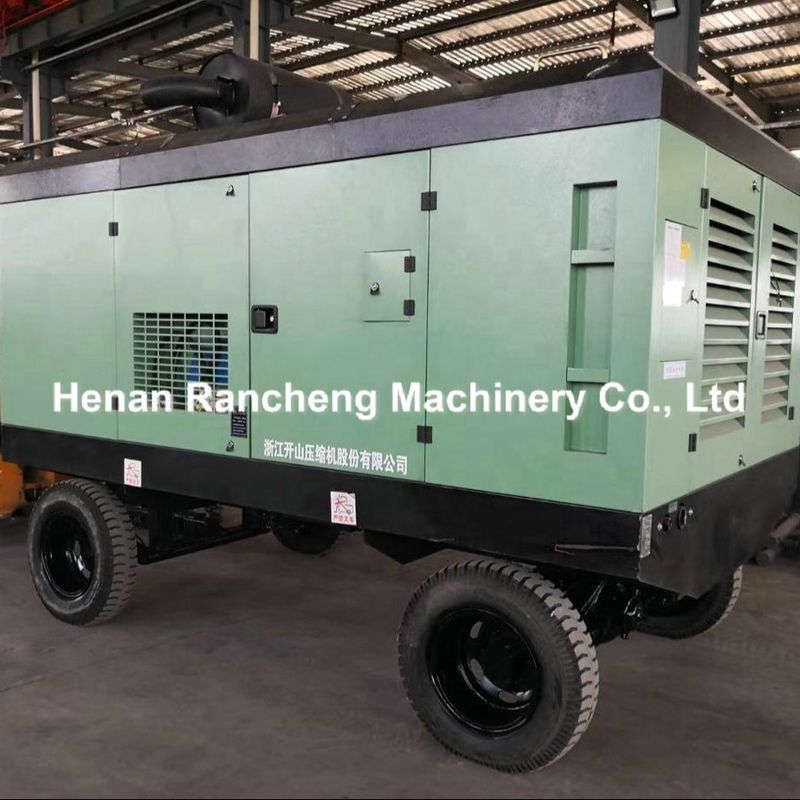

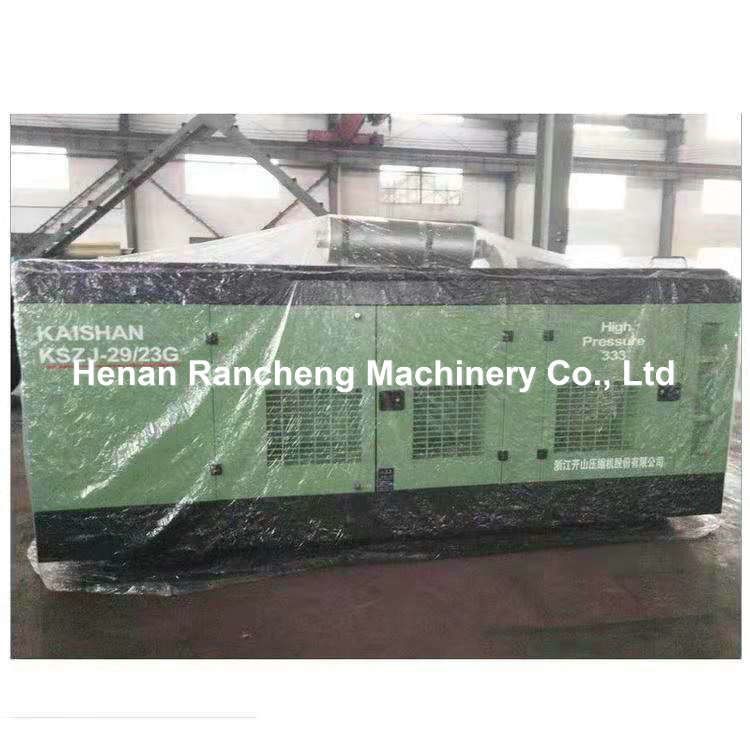

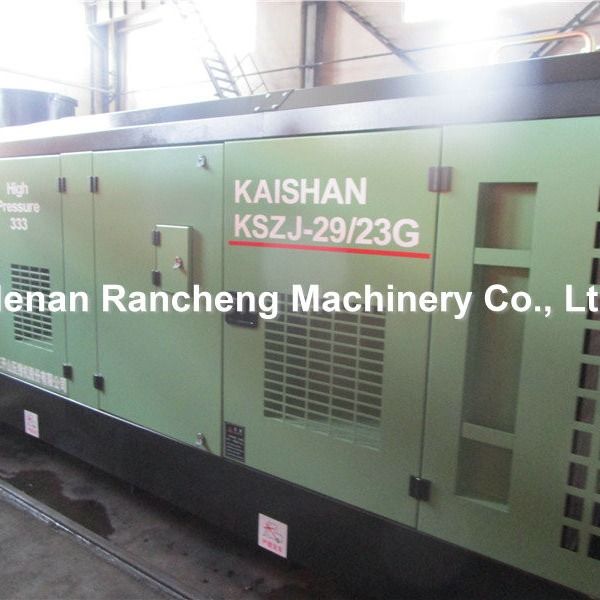

Immagini di macchine
